Главная » Сабвуферы и акустические системы » Устанавливаем и подключаем автомобильный сабвуфер


В этой статье на сайте radiochipi.ru речь пойдёт об подключении и монтаже сабвуфера. Автомобильный сабвуфер представляет собой специальное акустическое устройство, предназначенное для воспроизведения низкочастотных звуков.
Азиатский джип Грейт Волл Hover H3 NewУпрощённо говоря подключение сабвуфера в машину — это крупноразмерный динамик, который предназначается для воспроизведения баса.

В качественном сабвуфере низкочастотные звуки не локализуются, что затрудняет определение источника звука и делает картину звука реалистичной.

Качественная автомобильная акустика подразумевает под собой использование отдельных колонок для воспроизведения высоких, средних и низких частот. Тем самым создается ощущение реалистичного живого звука с высокими и низкими частотами. Изготовление самодельного сабвуфера на первый взгляд может показаться достаточно простым делом.

Однако в данной работе имеются многочисленные нюансы, которые необходимо учесть при выборе динамиков, изготовлении корпуса и подключении сабвуфера. В этой статье мы детально рассмотрим процесс изготовления сабвуфера своими руками, а после проведем монтаж акустического устройства в машине.

Громкоговоритель для сабвуфера

Для изготовления автомобильных сабвуферов используются динамики имеющие размер от 6 до 15 дюймов. Специалисты называют оптимальным размер динамика в 10 или 12 дюймов. Многим может показаться, что большие по размеру динамики обеспечивают максимально качественный звук. Однако это далеко не так. Сабвуферы с размером динамика 15 дюймов и более используется в большинстве случаев на соревнованиях по автозвуку.

Они дают качественное звуковое давление, но такое звуковое давление не всегда требуется при обычном прослушивании музыки. Кроме того следует учитывать, что объем корпуса сабвуфера при использовании крупноразмерных динамиков может достигать 90 литров, подобное существенно усложняет их размещение в автомобиле. Единого мнения по поводу мощности динамика для сабвуфера не существует.

Единственное, что можно сказать с уверенностью — максимальная мощность используемых динамиков должна превышать показатели максимальной мощности усилителя. Сабвуферы для авто, работающий в течение длительного времени на максимальной громкости, неизменно будет искажать звук. Поэтому приобретать динамики нужно с небольшим запасом мощности.

Если вы подыскиваете для себя сабвуфер, чтобы качественно улучшить звук в автомобиле, можем порекомендовать вам остановить ваш выбор на динамиках с размером в 10-12 дюймов. Короб под такие динамики займет порядка 40-50 литров, что позволяет с легкостью расположить сабвуфер в любом багажнике.

Как подключить сабвуфер в машину

Для подключения сабвуфера в акустическую систему автомобиля вам потребуется использовать специальный УНЧ. Отметим, что сегодня в продаже можно найти активные колонки, которые уже имеют встроенный усилитель мощности. Тогда как если вы используете пассивные колонки, его работа возможна, лишь при подключении к специальному усилителю.

aktivnyiy-sabvufer

Нужно помнить о том, что активный сабвуфер имеет один существенный недостаток — а именно высокую стоимость. Поэтому при самостоятельном изготовлении этого акустического элемента в большинстве случаев используют пассивные системы.

passivnyiy-sabvufer-250x202

Напрямую подключить сабвуфер к автомагнитоле невозможно. Это приведет к возникновению короткого замыкания в системе, что, в конечном счете, может привести к возгоранию проводки. Усилитель позволяет получать сигнал с необходимой мощностью от магнитолы и передает его на сабвуфер. Отметим, что отдельные модели автомобильных магнитол уже имеет встроенный усилитель для сабвуфера.

В данном случае вы можете подключить ваш сабвуфер в автомобиль напрямую к магнитоле. Подключение возможно в том случае, если показатель мощности усилителя превышает аналогичный показатель мощности сабвуфера.

Как правило, сложности с выбором усилителя для сабвуфера в автомобиль не возникает. Помните о том, что мощность усилителя должна быть меньше мощности пассивного динамика. В данном случае вы сможете обеспечить максимально качественный звук.

Как подключить и установить сабвуфер

Установка и подключение сабвуфера в автомобиле потребует использования определенных расходных материалов и инструментов.

Для самостоятельной установки вам потребуется:

  • Изолента
  • Плоскогубцы и кусачки
  • Конденсатор
  • Предохранитель
  • Проводка
  • Разводной ключ и набор гаечных ключей
  • Стяжка

Схема подключения пассивного сабвуфера

Электрическое подключение пассивного сабвуфера

Сабвуфер и все остальные акустические элементы подключаются к усилителю. Обязательно проверить правильность подключения, для чего вам нужно включить магнитолу и послушать звучание высоких и низких частот. В том случае, если подключение проведено правильно, можно приступать к установке сабвуфера в автомобиле.

В большинстве случаев установку сабвуфера и усилителя осуществляют в багажнике. Вам потребуется протянуть провод от аккумулятора к усилителю. В том случае, если аккумулятор вашего автомобиля располагается в багажнике, можно считать что вам повезло, и расход силового кабеля будет минимальным.

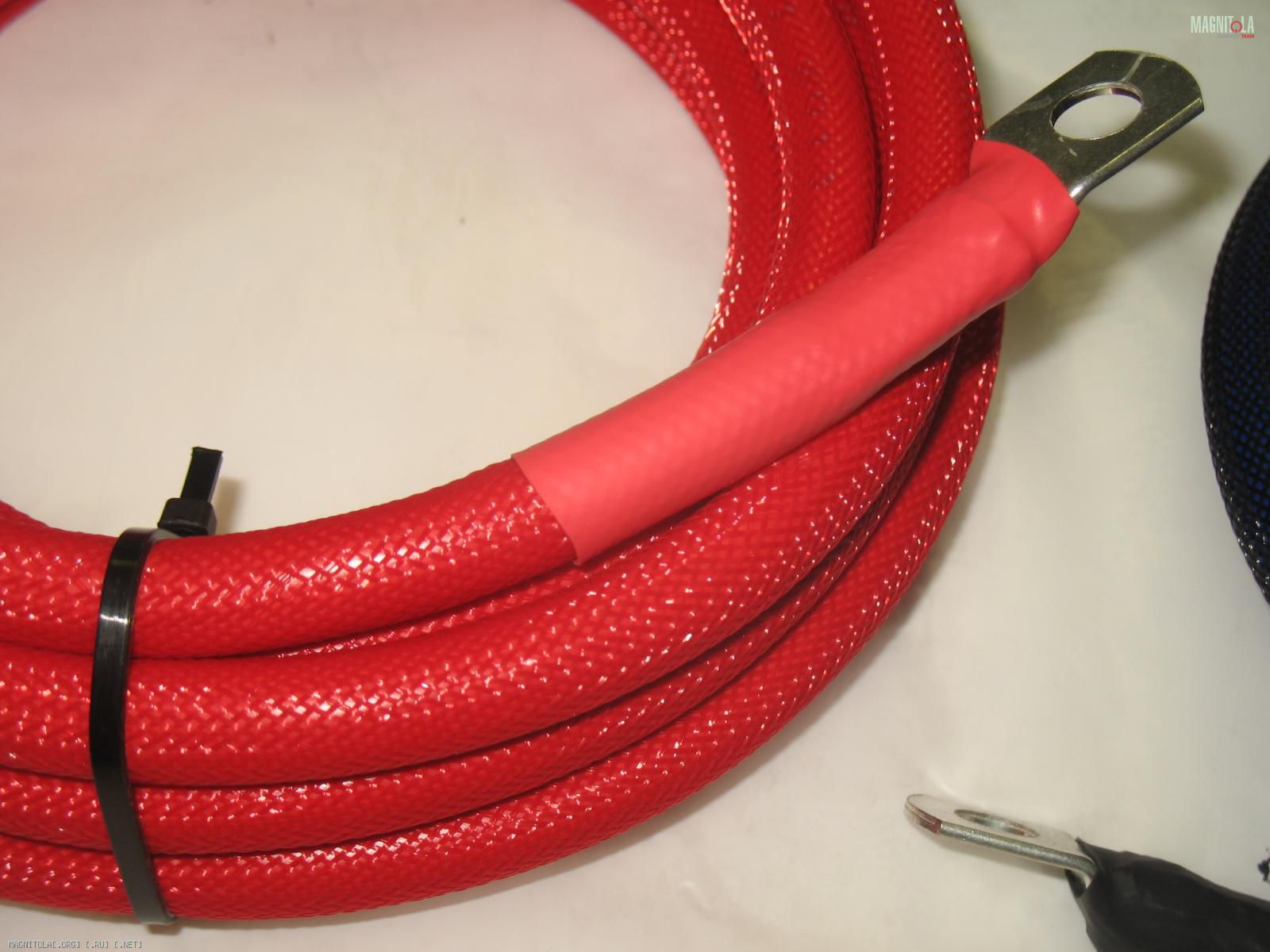

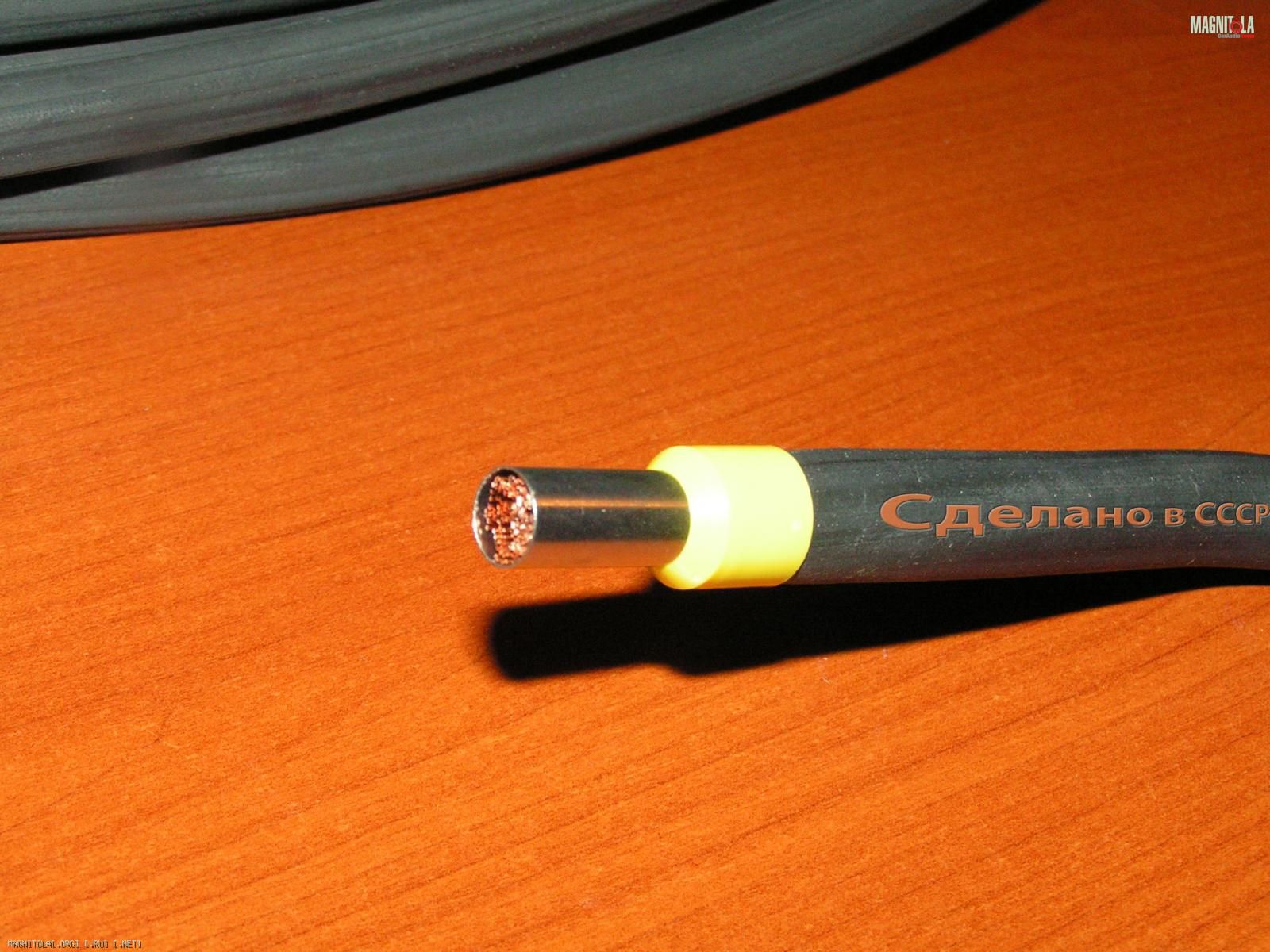

Если же аккумулятор располагается под капотом, придется протягивать провод через весь салон. Отметим, что использовать для этой работы обычный не защищенный кабель запрещено. Силовой провод должен иметь надежную оплетку, а при его прокладке не допускаются перегибы и повреждения провода.

Akkumulyator-otklyuchit-560x82

Shema-podklyucheniya-silovoy-provodki
Перед тем как приступать в данной работе, отключите аккумулятор, что позволит вам избежать опасности поражения коротким замыканием. Укладка кабеля, в особенности плюсового провода, должна осуществляться в специальной защитной гофре. Для повышения безопасности использования усилителя и сабвуфера к силовому кабелю нужно подключить защитный предохранитель.

Устанавливайте предохранитель как можно ближе к аккумулятору. В специальных магазинах, специализирующихся на автозвуке, вы можете приобрести уже готовый силовой кабель с вмонтированным предохранителем.

Перед тем как приобретать провода для сабвуфера узнайте максимальную силу тока, потребляемую вашим конкретным усилителем. Сечение провода покупайте с небольшим запасом, поэтому к номинальной силе тока потребляемой усилителем необходимо прибавить 5-10 Ампер.

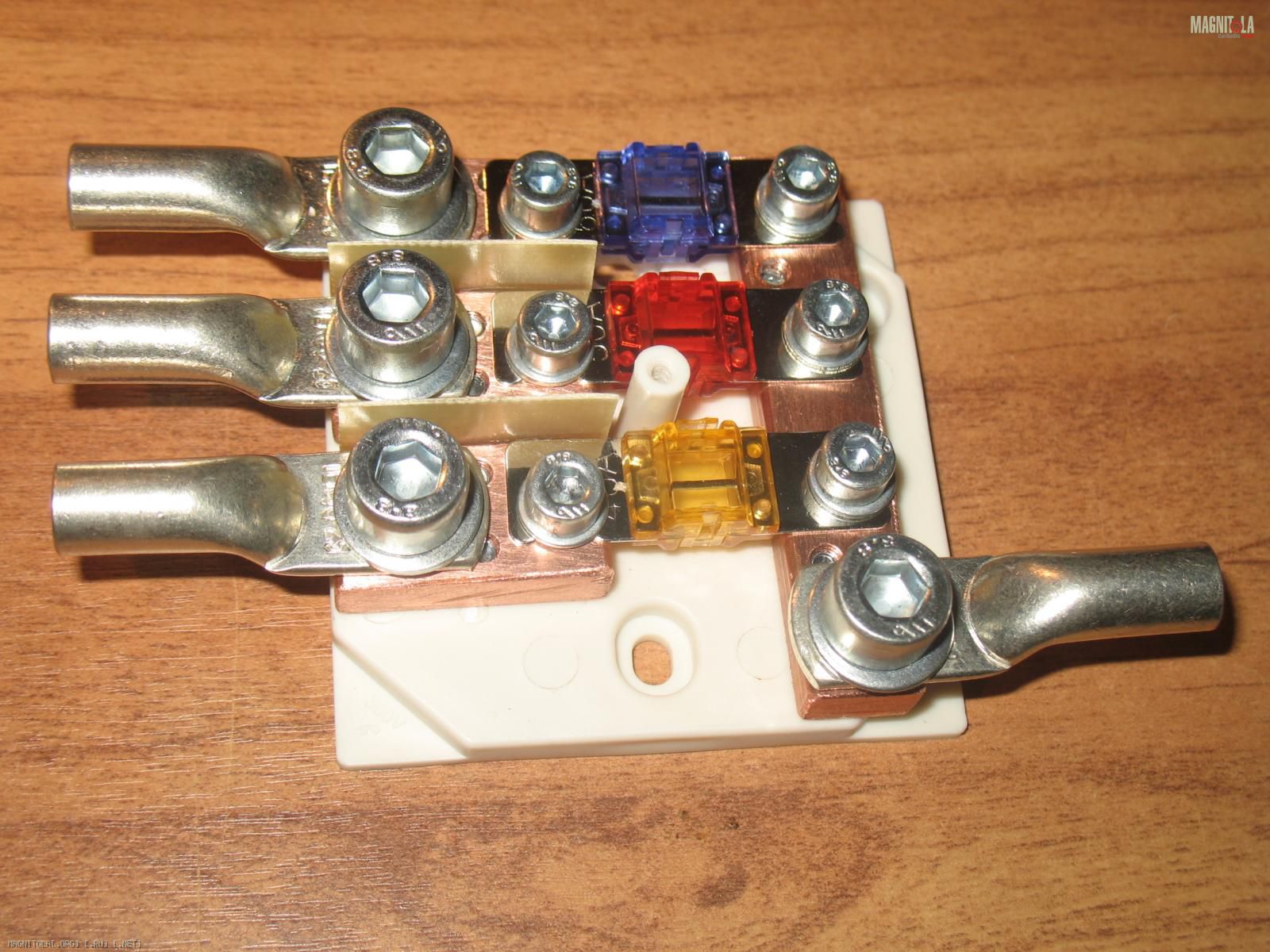

Предохранитель к сабвуферу и усилителю


Пошаговая инструкция подключения усилителя и сабвуфера

Данная инструкция будет актуальна при использовании стелс-сабвуфера и классических деревянных ящиков. Вся работа займет у вас от одного до трех часов. Основная сложность при проведении этой работы — это подключение силового кабеля от аккумулятора к усилителю. Именно с этого мы и начнем нашу работу. В моторном отсеке находится технологическое отверстие.

подключению-сабвуфера-и-усилителя-1

Подключение электропроводки сабвуфера в машине

В большинстве иномарок оно закрыто резиновой заглушкой. В том случае если технологическое отверстие отсутствует, вам придется его просверлить. После того как через технологическое отверстие будет проложен кабель, отверстие заливается герметиком. Чтобы защитить кабель от перетирания, рекомендуется использовать резиновую втулку, которая защитит провод от контакта с железом.

Проводка в моторном отсеке прокладывается в штатном жгуте, после чего выводится в салон. Необходимо заранее продумать место прокладки кабеля в автомобиле. В большинстве случаев для прокладки кабеля питания снимают или же ослабляют накладки порогов, под которыми и проводится провод.

В данном случае необходимо соблюдать большую осторожность, так как допускать защемление проводки не рекомендуется. В багажник из салона провода выводятся через еще одно технологическое отверстие.

В данном случае вы можете воспользоваться люком для перевозки лыж или другими отверстиями. За неимением технологического отверстия его также сверлят и заливают герметиком. Силовой кабель подключается к усилителю с учетом плюсов кабеля.

Подключение усилителя к аккумулятору

Теперь нам необходимо подключить усилитель к магнитоле. В большинстве случаев для этого используют разъем тюльпан и одножильный тонкий провод.

Подключение автомагнитолы

Вам необходимо снять магнитолу для чего можно воспользоваться специальными ключами, а за их неимением использовать отвертку или нож.

Подключение автомагнитолы к усилителю

Данную работу необходимо проводить максимально аккуратно, чтобы не повредить пластик центральной консоли. Подключение кабеля к магнитоле не представляет какой-либо сложности.

Подключение усилителя

На проводах имеется световая индикация, которая позволяет с легкостью соблюдать полярность подключения. Красный провод от тюльпана необходимо подключить к аналогичному красному проводу на магнитоле, а черный провод от усилителя подключить к чёрному или же при его отсутствии к белому проводу магнитолы.

Протягиваем проводку через салон автомобиля от магнитолы усилителю

Теперь нам необходимо подключить усилитель к сабвуферу. В нашем случае мы использовали двухканальный усилитель, поэтому подключение осуществлялось сразу к обоим каналам. Тем самым мы добьемся оптимального распределения мощности между каналами. Необходимо сказать несколько слов о рациональности установки конденсатора.

podklyucheniyu-sabvufera-i-usilitelya-71

Специалисты рекомендуют использовать конденсаторы в тех случаях, когда мощность усилителя превышает показатель в 400 ватт. Установить конденсатор можно в моторном отсеке либо в багажнике. При подключении силовых кабелей необходимо проверить полярность подключаемых проводов и качество клеммных соединений.

Конденсаторы для сабов

Большинство моделей усилителей не имеет защиты от переплюсовки, поэтому соединив минусовой провод с плюсом, вы можете спалить усилитель. Будьте внимательны! Минусовой провод это корпус усилителя. Правильно подключите клеммы к аккумулятору и наслаждайтесь качественным звуком.

подключение проводов и их крепление

Как подключить автомобильный сабвуфер

Подсветка сабвуфера

Подсветку сабвуфера лучше всего продумать еще на этапе изготовления деревянного короба. В большинстве случаев для подсветки сабвуфера используют светодиоды, которые при минимальном напряжении излучают свет. Приобрести светодиоды можно в любом магазине электротоваров.

Светодиоды для саба

Каждый светодиод имеет два контакта анод и катод. Необходимо правильно подключать светодиоды. Анодный контакт подключается к плюсу, а катод — к минусу. К каждому аноду необходимо припаять резистор.

Светодиод к сопротивлению

Резисторы подключаются к питанию, а светодиоды соединяются, друг с другом анодный контакт соединяется с катодным контактом. Схема имеет параллельное соединение. Упростить изготовление подсветки сабвуфера, можно используя уже готовую светодиодную ленту.

Подключение светодиода к сопротивлению

Диоды в ленте закреплены и подключены друг к другу. Вам лишь необходимо подключить светодиодную ленту к питанию усилителя. В продаже можно найти светодиодные ленты в различной цветовой гамме. Они просты в использовании и отлично украшают корпус сабвуфера.

Подключение светодиодной ленты к сабу

Подсветка сабвуфера и усилителя
